Plaque d'adaptation pour décodeur ESU 5 L

30.-

01.10.2026

5116, Schinznach Bad

Traduit automatiquement

Platine adaptatrice pour décodeur ESU compatible avec
- 58315 LokSound 5 L
- 59315 LokPilot 5 L

Taille : 160 mm x 30 mm

La platine est idéale pour la numérisation de locomotives analogiques ou pour des constructions personnalisées. La platine est conçue pour l'éclairage LED. Une résistance peut être soudée directement sur la platine pour chaque Aux. Le conducteur de retour est commun à la tension constante de + 5 V. Ainsi, les LED brillent toujours avec la même intensité, indépendamment de la tension de la voie.

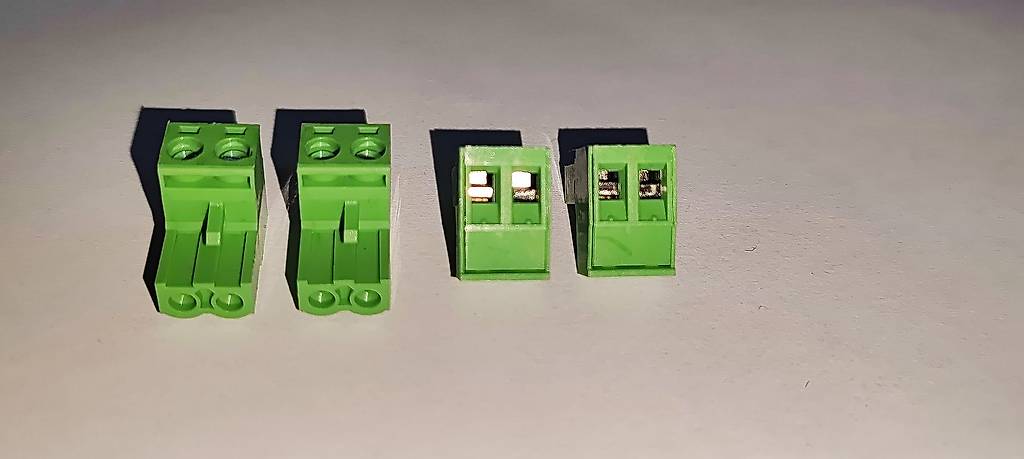

Pour plus de confort, les connexions peuvent soit être soudées directement sur la platine, soit être connectées via une broche (pin header). Cela offre l'avantage majeur de pouvoir séparer le châssis et la caisse. La tension de la voie et les connexions du moteur sont sur une fiche / connexion séparée. Cela permet également de démonter un moteur diesel (DG) et de le séparer via une connexion rapide. La platine peut être montée aussi bien dans la caisse que dans le châssis. 4 perçages sont disponibles. Diamètre 3,1 mm, 56,2 mm x 19,4 mm

La platine dispose de :
- 1x connecteur (10 connexions) pour l'éclairage Côté 1
- 1x connecteur (10 connexions) pour l'éclairage Côté 2
- 1x connecteur (4 connexions) pour DG 1
- 1x connecteur (4 connexions) pour DG 2
- 1x connecteur (4 connexions) pour Haut-parleur 1 + 2

Les Aux suivants peuvent être utilisés à partir du décodeur :
- FL
- RL
- Aux 1
- Aux 2
- Aux 3
- Aux 4
- Aux 5
- Aux 6
- Aux 7
- Aux 8
- Aux 9
- Aux 10 (amplifié)
- Aux 11 (amplifié)
- Aux 12 (amplifié)
- Aux 13 (amplifié)
- Aux 17 (amplifié)
- Aux 18 (amplifié)

FL, RL et Aux 1 - 9 sont déjà alimentés (POWER) par le décodeur.
Aux 10 - 13 sont amplifiés sur la platine.
Aux 17 - 18 sont amplifiés sur la platine.

Total 17 Aux. (11 déjà avec POWER depuis le décodeur + 6 amplifiés sur la platine)

Comme les sorties sont amplifiées et prévues pour le raccordement de l'éclairage, il n'est plus possible de brancher des servos. Le système Susi n'est plus possible.

Cette platine permet de raccorder individuellement chaque lampe à l'avant du véhicule. Ainsi, tous les types d'éclairages frontaux possibles peuvent être réalisés et la cabine de conduite ou d'autres éléments peuvent également être éclairés individuellement.
Il n'y a plus besoin de bricoler des résistances. Une solution propre et innovante pour diverses locomotives.
Je suis ouvert aux souhaits, améliorations et extensions. N'hésitez pas à me poser des questions.

Similaire à
- 53950 Platine adaptatrice avec borniers à vis
- 51959 Platine adaptatrice avec broches (pin headers)

Convient pour l'échelle 0, l'échelle 1, LGB, etc.
S'adapte dans Lemaco, KISS, Hermann, Bemo, Ferro Suisse, Model Rail, ...
