Überspannungs-Ableiter, Blitzschutz

70.-

Heute 15:38

5034, Suhr

Keine Garantie, wenn defekt, erstate ich den Kaufpreis zurück.
Das Gerät war bei mir nie im Einsatz, liegt seit längerem nur rum.
Versand möglich; Zahlen auch mit Twint. Versandkosten Fr 9.50.

Artikelbeschreibung

Es handelt sich um ein Auslaufmodell.
Funktion

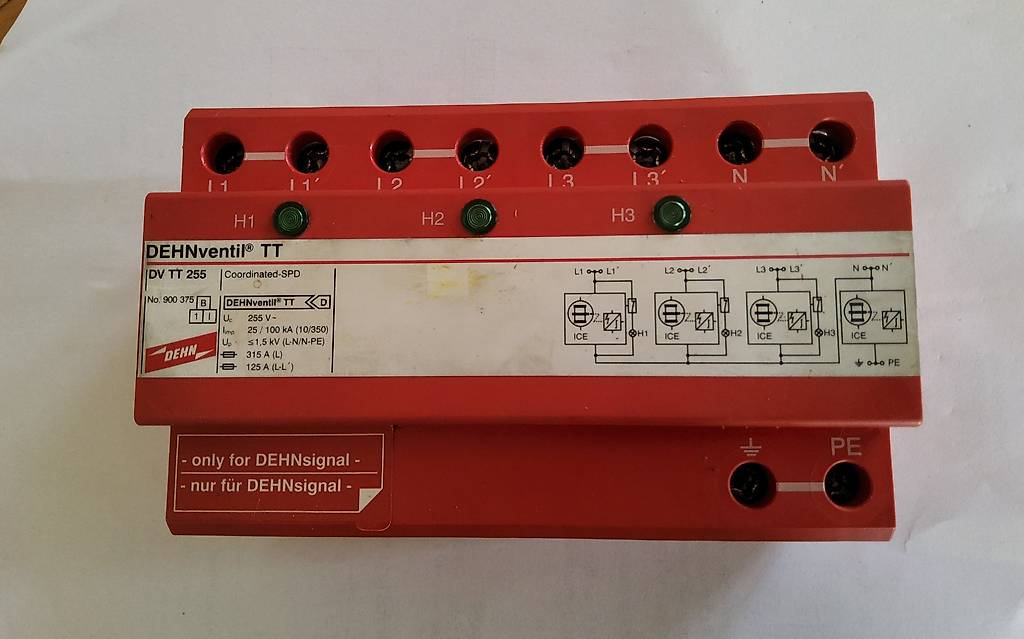

DEHNventil DV TT 255.
Anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis
Höchste Folgestrombegrenzung durch RADAXFlow-Technologie
Ausschaltselektiv zu 35 A gL/gG Sicherungen bis 50 kAeff Kurzschlussströmen
Blitzstrom-Ableitvermögen 100 kA (10/350)
Ermöglicht Endgeräteschutz
Technische Daten:
SPD nach EN 61643-11: Typ 1
SPD nach IEC 61643-1: Class I
Ableiter der Anforderungsklasse (nach E DIN VDE 0675-6): B
Nennspannung ac [UN]: 230 / 400 V
Höchste Dauerspannung ac [UC]: 255 V
Blitzstoßstrom (10/350) [L1+L2+L3+N-PE] [Iimp]: 100 kA
Blitzstoßstrom (10/350) [L-N] [Iimp]: 25 kA
Blitzstoßstrom (10/350) [N-PE] [Iimp]: 100 kA
Nennableitstoßstrom (8/20) [In]: 25 / 100 kA
Schutzpegel [L-N] [UP]: <= 1,5 kV
Schutzpegel [N-PE] [UP]: <= 1,5 kV
Folgestromlöschfähigkeit [L-N] ac [Ifi]: 50 kAeff
Folgestromlöschfähigkeit [N-PE] ac [Ifi]: 100 Aeff
Folgestrombegrenzung/Selektivität: Nichtauslösen einer 35 A gL/gG Sicherung bis 50 kAeff (prosp.)
Ansprechzeit [tA]: <= 100 ns
Max. Vorsicherung (L) bis IK = 50 kAeff: 315 A gL/gG
Max. Vorsicherung (L) bei IK > 50 kAeff: 200 A gL/gG
Max. Vorsicherung (L-L´): 125 A gL/gG
TOV-Spannung [L-N] [UT]: 335 V / 5 sec.
TOV-Spannung [N-PE] [UT]: 1200 V / 200 ms
Betriebstemperaturbereich (Parallelverdrahtung) [TUP]: -40°C...+80°C
Betriebstemperaturbereich (Durchgangsverdrahtung) [TUS]: -40°C...+60°C
Betriebsanzeige: grünes Licht
Anschlussquerschnitt (L1, L1´, L2, L2´, L3, L3´, N, N´, PE, GND) [min.]: 10 mm2 ein-/ feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE) [max.]: 50 mm2 mehrdrähtig / 35 mm2 feindrähtig
Anschlussquerschnitt (L1´, L2´, L3´, N´,GND) [max.]: 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf 35: mm Hutschiene nach EN 60715
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Schutzart: IP 20
Einbaumaße: 8 TE, DIN 43880
Zulassungen: KEMA, VDE
